请问CST MWS里怎样画三角形

05-08

如题所问,没有在软件里看到画这种多边形的工具,请知道的告诉下哈

画矩形，再两边截角，用一次对称操作。
这办法真土　

呵,这个两边截角是用什么操作?是cutting plane吗?我设了一下,只能把这个cutting plane画出来,不能截啊！

我用一个矩形旋转复制45度后,再放大,然后用一个乘操作画了个有一定厚度的三角形,
这个图画起来还真是不容易啊

是画一个三角形面?

截角就是画一个空气矩形，旋转一定角度使其与要截掉的物体相交，再使用boolean操作用空气把原物体截去

用拉伸操作可以画，每个点和厚度都可以通过快捷键定义

呵,这样啊,我做的是用boolean操作用空气把原物体留住了
差不多,呵

你的意思是先画三角形再拉伸是吗?可三角形怎么画?

既然大家都有各自的方法，为什么不把详细的步骤说一下呢，配上几幅图一定很不错

那就以一个有厚度的等腰直角三角形为例:

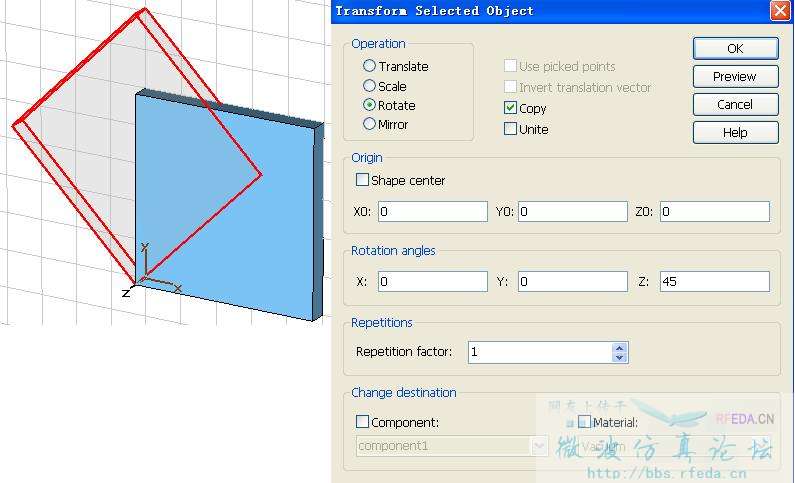

先画一个有厚度的正方形,然后对其旋转45度,如图１:
然后修改工作坐标系，对一个进行放大；如图２
之后用减，还是用乘就看个人爱好了～

在工具来里选拉伸操作
同时按下shift和tab键
这时会出来一个对话框
要是你想让第一个点选在原点的话，就在x，y里面输入零
举个简单的例子，假如另外两个点都在xy平面上，坐标分别为（1，0）和（0，1）
则接下来直接按tab键在对话框里面设置（1，0）
仍然按tab键输入（0，1）
tab第三次输入（0,0）
三角形建好
这个操作也可以直接通过鼠标，不过鼠标对点的定义不如坐标准确，按不同情况建模
然后tab键第四次，输入厚度。当然厚度也可以通过鼠标直接选定
模型建好

正在计算模型，所以不方便截图
这样说，应该可以理解吧

多谢楼上！原来也做过这个extrude的操作,呵呵明白.这个方法简单多了

用Blood不可以吗?

Curve/New Line/Create Polygon(Draw triangle shape)/
Cover Planar Curve(that's will be a triangle 2D/Extrude
It is so easy to draw triangle, or each shape what you like to draw.
You can draw a rabbit, if you have time.
