LNA3.4-4.2GHz低噪声放大器设计,大牛请帮忙下

05-08
老师说现在需要算一个3.4-4.2GHz的低噪声放大器 ,噪声要求小于0.7。理论算的话应该是0.5左右。有没有大神们用过的单片或者放大管都行推荐一下。谢谢。
注,单管级联不能使用平衡,平坦度要求1个左右~

对Ku波段来说确实很大!因为XL=2*pi*freq*L。

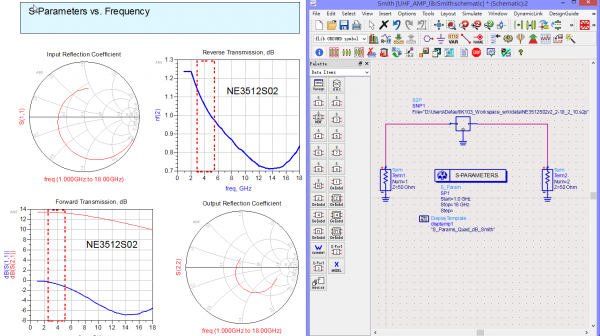

可是我帖子里有强调一件事、这些管子是比较适用在Ku!等你用S2P文档去看2GHz - 18GHz的s11你应该会发现为什么要串一个感抗元件了。

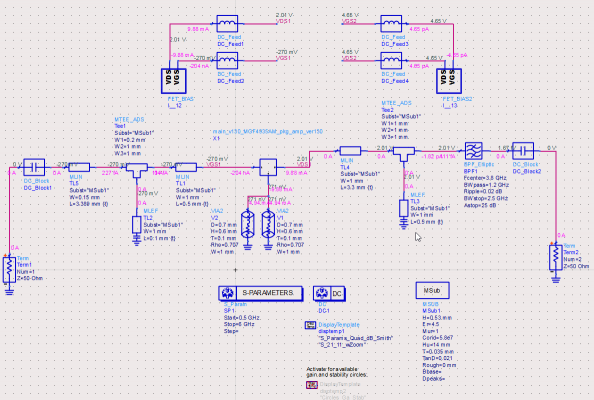

**我的仿真用的是spice model。这是官网上没有的!*.S2P 仿真无法设置VDS、VGS、Ids.你只能选VDS=2V, 8mA < 10mA < 30mA

如果只是单纯的板端试验,使用国纪FR4-A1料、厚度0.8mm、铺铜规格1oz。
要实作成产品(整机LNA、Lo、mixer、IF amplifier.含机壳horn)?请付我设计费 <-不开玩笑!
试试 Renesas NE3512S02、NE3513M04、MITSUBISHI MGF4935am、MGF4937am。
** 注意:它们都需要辅以FET bias
MITSUBISHI 给的参数是过于美化、Renesas 给的参数又过于保守!实际电路上的性能 NE3512S02 > MGF4935am > NE3503M04
所以.只是仿真实验?用MITSUBISHI MGF4935am 甚至是MGF4937am。真要做成电路?就建议使用 NE3512S02
(但要注意的是:以上这些管子实际上比较适合用在Ku 10.7GHz - 12.75GHz,用在C 或是 S 波段,Gate input 需要串接一个感量6.8~12nH 的感抗)





** 不是特别在意noise的话,特推NXP BFU915! 可以不用Active Bias

大神的S2P文件能否共享一下。谢谢谢谢! 还有一个问题~输入端串这么大电感!噪声不会变很大吗?

S2P文件在官网找到了!~总之谢谢哈

看不懂S2P文件啊

有木有什么入门的书籍啊用ADS得仿真LNA的(我仿的时候用的S2P放的 用到的东西好像也没你图上那么多只有前后匹配电路而已~仿真结果也不好TUNE不到你那么好的结果。via block VDS GS都没有设置。不会像你那么仿)我的情况是毕设搞这个,之前都没有碰过。

临时抱佛脚啊!?这...难倒我了
底下这是本版网友 daverong 提供的:
ADS2008射频电路设计与仿真实例 506页 179.6M 高清书签版
http://www.eechina.com/thread-116058-1-1.html
你可以试试,它是中文版、有可以参考的例子,不会专为 3.4~4.2GHz LNA而作,你只能融会贯通去应用它的近似案例加上你自己的"智慧"!但是.突破了这一关!经验、成就,就是属于你自己的。
**往往有用的例子很大的机率都是E文版。

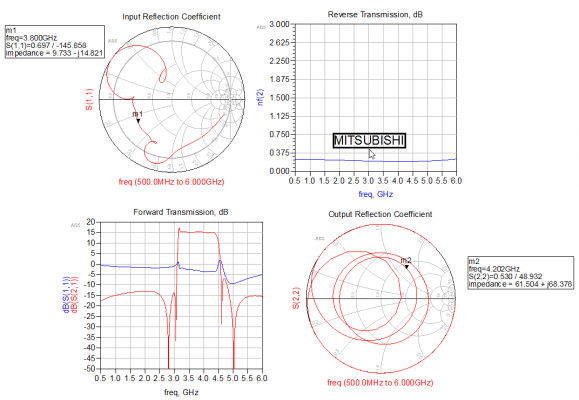

这就是要加那颗感抗的原因!这些电性还告诉你一件事情:Gain最佳的工作点和Noise最佳的工作点不在同一个点上,S21最大位置也不会是S11的最佳位置(两者是相对不是绝对!)

谢谢大哥也不是临时佛脚啦还有几个月, 智慧为什么要加引号呀,我是学电子信息工程的这方面的专业课没有学这个书我可以去图书馆借~!

谢谢大哥也不是临时佛脚啦还有几个月, 智慧为什么要加引号呀,我是学电子信息工程的这方面的专业课没有学这个书我可以去图书馆借~!


敢问大哥你这个是WIN10界面?

加引号的意思是:需要用点心旁徵博引、触类旁通、举一反三.
老祖宗明训:行万里路胜读万卷书、尽信书不如无书!可以理解为-->动手去做就对了!
这是windows 8.1 我会用的是稳定!不是抢新鲜
