电磁波的表征和检测(Characteristic and Detection)

　如何表征电磁波和制备改变电磁波频率、功率的器件呢?下面简单介绍实验室与此密切相关的仪器。

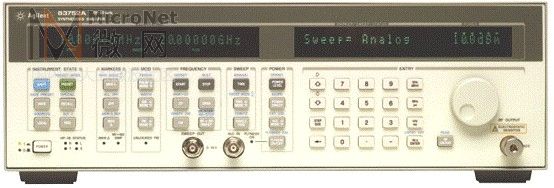

　　微波信号源。它能产生10M到20GHz的微波信号，它的振荡源是晶振器，然后通过稳幅，锁相环稳相，放大后输出正弦连续的电磁波。

微波信号源

　　频谱仪，分析信号的频谱特性，例如混频器混频后是否发生频偏，锁相环是否正常工作；

频谱仪

　　功率计，通过与功率探头配合使用，检测信号的强度，可以是平均或峰值功率。

功率计

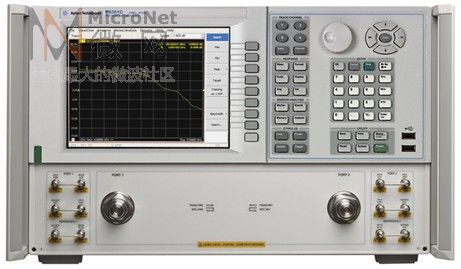

　　S参数分析仪。频率覆盖45M到26.5GHz，表征两端口器件的端口特性，通过S参数显示，搭配Agilent 的ICCAP软件，可以提取器件的参数或建立模型。

S参数分析仪

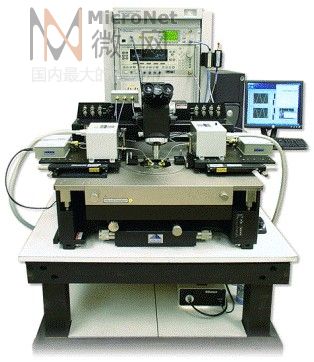

　　负载牵引系统(Loadpull)。负载牵引系统，通过改变输入，输出调配器tuner的阻抗，测量被测件的输出功率，建立输出功率与输入和输出阻抗的关系，例如，我们很多的功率放大管的输入，输出阻抗不是50欧姆的，这时改变输入输出tuner的改变，使tuner的阻抗与被测件的阻抗共轭，这样才能输出最大的功率。

负载牵引系统

不错。 S参数分析仪目前国内最高频率覆盖到40GHz。少数几家单位有60+G。Agilent最高能做到120G

负载牵引器第一次听到，长见识了
