Ansoft Designer / Ansys Designer 在线帮助文档：

System Simulator >
System Component Models >
Lumped >
   Toroidal Inductor (TRINDI)

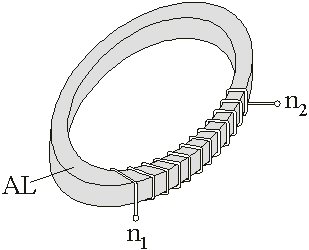

Toroidal Inductor (TRINDI)



[spacer]



[spacer]




Properties

Description

Unit

Default

Range

N

Number of winding turns

none

Required

> 0

AL

Inductance index

H/turn

Required

> 0

Notes

[spacer]



Netlist Form

TRINDI:NAME n1 [n2] N=val AL=val

Netlist Example

X_1 1 2 iti

.subckt iti 3 4

TRINDI:1 3 4 al=0.001mh n=10

.ends

.NWA F = 0 1ghz LIN 1khz 1mhz 100khz

.end

References

1. Carl T. A. Johnk, Engineering Electromagnetic Fields and Waves, Chapter 5, New York: John Wiley & Sons, 1975.
