Ansoft Designer / Ansys Designer 在线帮助文档：

System Simulator >
System Component Models >
Ideal Distributed >
   Shorted Stub, Electrical Length (SSTE, SSTE_REF)

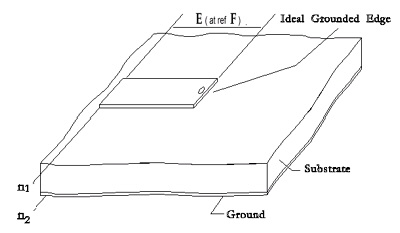

Shorted Stub, Electrical Length (SSTE, SSTE_REF)



[spacer]

Schematic Symbols SSTE



[spacer]

Schematic Symbols SSTE (with ref node)






Properties

Description

Units

Default

Range

Z

Characteristic impedance

of lossless line

Ohms

Required

> 0

E

Electrical length

deg

Required

> 0

A

Attenuation at frequency F in dB/m

none

0.0

³ 0

F

Reference frequency for E and A

Hz

1GHz

> 0



Notes

Netlist Form

SSTE:NAME n1 [n2] Z=val E=val F=val [A=val]

Netlist Example

Component SSTE:

SSTE:SSTE1 1 Z=50 E=45 F=1.5GHZ A=0.154

Component SSTE_Ref:

SSTE:SSTE1 1 2 Z=50 E=45 F=1.5GHZ A=0.154

References
