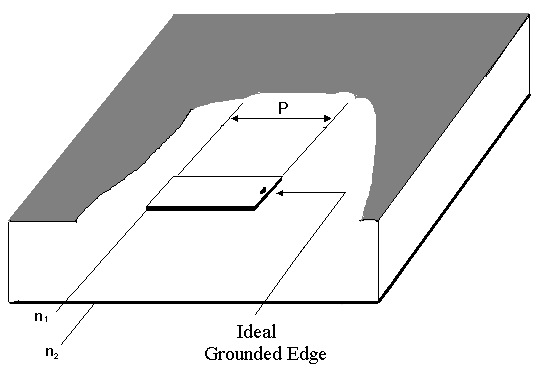

   SL Shorted Stub, Physical Length (SLSST, SLSST_REF)

SL Shorted Stub, Physical Length (SLSST, SLSST_REF)



[spacer]

Schematic symbol, SLSST



[spacer]

Schematic symbol, SLSST_REF



[spacer]




Properties

Description

Units

Default

Range

W

Conductor width

m

Required

> 0

P

Physical length

m

Required

(-¥,¥)

sub

Substrate name

none

Required

string

Netlist Form

SLSST:NAME n1 [ n2 ] W=val P=val SUB=label

Netlist Example

SLSST:SST1 1 W=25MIL P=0.387IN SUB=SUB1

where SUB1 needs to be defined in the corresponding .SUB statement.
