Ansoft Designer / Ansys Designer 在线帮助文档：

System Simulator >
System Component Models >
Stripline >
   SL Gap, Asymmetric (SLGAPA)

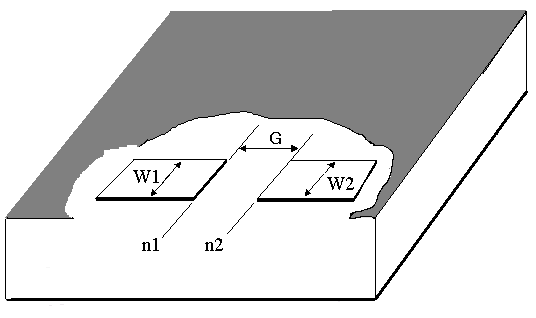

SL Gap, Asymmetric (SLGAPA)



[spacer]



[spacer]




Properties

Description

Units

Default

Range

W1

Width of line 1

m

Required

> 0

W2

Width of line 2

m

Required

> 0

G

Gap distance

m

Required

> 0

sub

Substrate name

none

Required

string

Notes

Netlist Form

SLGAPA:NAME n1 n2 W1=val W2=val G=val SUB=label

Netlist Example

SLGAPA:GAPA1 1 2 W1=32MIL W2=16MIL G=16MIL SUB=SUB1

where SUB1 needs to be defined in the corresponding .SUB statement.

References
