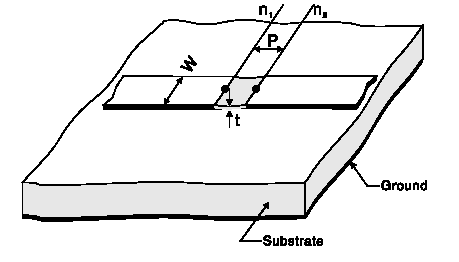

   MS Thin Film Resistor, Surface Resistivity (MSTFRS)

MS Thin Film Resistor, Surface Resistivity (MSTFRS)



[spacer]



[spacer]




Properties

Description

Units

Default

Range

W

Line width

m

Required

> 0

P

Line length

m

Required

> 0

RS

Sheet resistivity

Ohm/m2

Required

³ 0

sub

Substrate name

none

Required

string



Notes

Netlist Form

MSTFRS:NAME n1 n2 W=val P=val RS=val SUB=label

Netlist Example

MSTFRS:1 1 2 W=20MIL P=10MIL RS=168 SUB=SUB1

where sub1 needs to be defined in the corresponding .sub statement.
