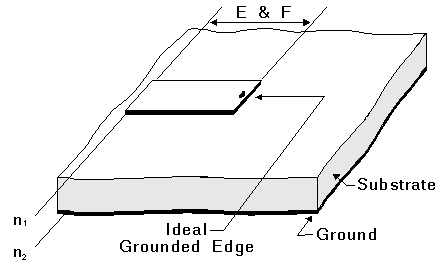

   MS Shorted Stub, Electrical Length (MSSSTE, MSSSTE_REF)

MS Shorted Stub, Electrical Length (MSSSTE, MSSSTE_REF)



[spacer]

Schematic symbol MSSSTE



[spacer]

Schematic symbol MSSSTE_REF



[spacer]




Properties

Description

Units

Default

Range

W

Microstrip line width

m

Required

> 0

E

Electrical length

m

Required



F

Reference frequency for E

Hz

1 GHz

> 0

sub

Substrate name

none

Required

string



Notes

Netlist Form

MSSSTE:NAME n1 [ n2 ] W=val E=val [F=val] SUB=label

Netlist Example

MSSSTE:1 3 W=25MIL E=45 F=1.5GHZ SUB=SUB1

where sub1 needs to be defined in the corresponding .sub statement.

References
