Ansoft Designer / Ansys Designer 在线帮助文档：

System Simulator >
System Component Models >
Microstrip >
   MS Gap, Symmetric (MSGAP)

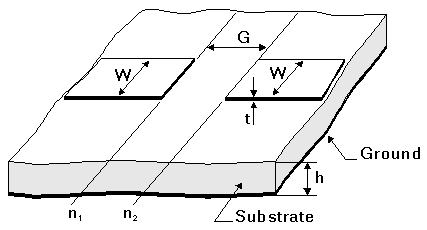

MS Gap, Symmetric (MSGAP)



[spacer]



[spacer]




Properties

Description

Units

Default

Range

W

Line width

m

Required

> 0

G

Gap distance

m

Required

> 0

sub

Substrate name

none

Required

string



Notes

1. The following condition should be satisfied: 0.01 £ G/H < 5.

Netlist Form

MSGAP:NAME n1 n2 W=val G=val SUB=label

Netlist Example

MSGAP:1 1 2 W=0.5mm G=0.454mm SUB=SUB1

where sub1 needs to be defined in the corresponding .sub statement.

References
