Ansoft Designer / Ansys Designer 在线帮助文档：

System Simulator >
System Component Models >
Lumped >
   Solenoidal Inductor, Wire Diameter (SOLIND)

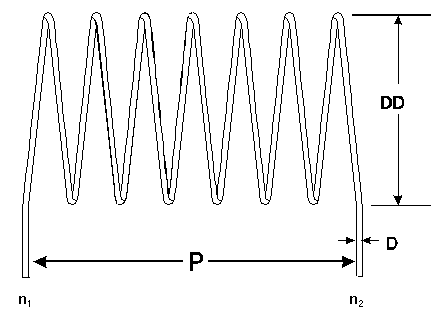

Solenoidal Inductor, Wire Diameter (SOLIND)



[spacer]



[spacer]




Properties

Description

Unit

Default

Range

DD

Diameter of the core

m

Required

> 0

N

Number of winding turns

none

Required

> 0

P

Physical length

m

Required

> 0

D

Diameter of the wire

m

Required

> 0

RB

Conductor resistivity

micro-Ohm * cm

0.0

> 0





Netlist Form

ACIND:ACIND1 1 2 DD=2.7MM P=10MM N=100 RB=1.7 D=0.2MM

Netlist Example

X_3 1 2 b

.subckt b 1 2

ACIND:4 1 2 dd=2mm L=10mm n=300 d=0.3mm rb=1.67

.ends

.NWA F = 0 1ghz LIN 1khz 1mhz 100khz

.end

References

1. The ARRL Handbook for Radio Amateurs (Newington, CT: ARRL, 1995), Chapters 6 and 24.
