Ansoft HFSS 在设计对数周期天线时的仿真方法

文章来源: ANSYS 2011中国用户大会优秀论文    录入: mweda.com    点击数:

    两次求解,除了求解频率不同,其余设置完全相同,仿真结果如图 3 所示。

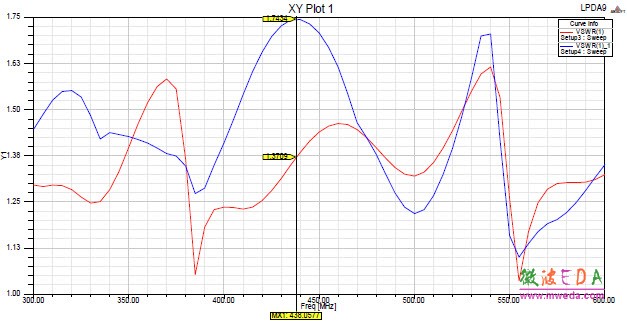

图 3 不同求解频率驻波曲线图

    从图中可以明显看出,天线两次求解的驻波曲线差别较大,最大值差别有0.37,且两条曲线的变化规律也存在不同趋势,一致性不好,说明求解存在较大误差,因此必须对天线模型和求解设置进行改进。通过提高最大Delta S,增加辐射边界尺寸,应用PML 边界以及采用一阶(First order)基函数等方法后,均存在上述现象。分析其原因,发现两次求解频率的不同导致两次模型网格剖分的不同,且局部网格剖分过于粗糙,因此考虑提高网格密度的办法,对模型进行手动网格加密处理。由于天线模型为规则金属柱状体结构,不存在介质,且模型外表面规则。因此考虑基于单元网格长度限制的加密处理。见图4。

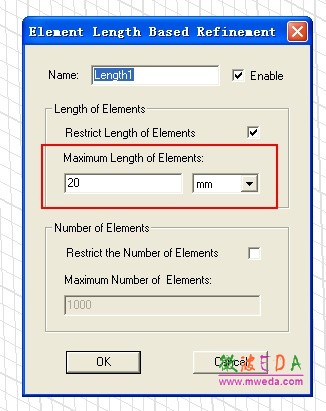

图4 网格设置

    如图所示,将最大网格长度限制在20mm=1/50λL(λL为300MHz 时的波长),然后再次对上述模型进行两次求解,求解频率依然是 f1=0.6GHz、f2=0.8GHz。其余设置不变,仿真结果如图5 所示,


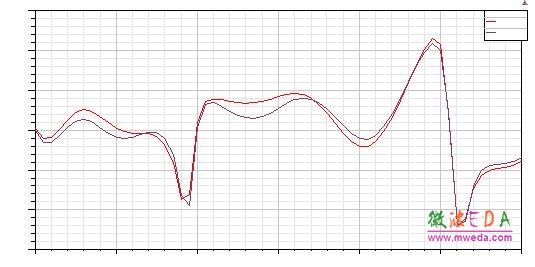

图5 加密后不同求解频率驻波

    从图 5 可以看出,两次求解的一致性明显好于图3 所示,驻波曲线趋势基本一致,驻波最大差别小于0.04,通过进一步提高网格限制和加密仿真频点,两条曲线的一致性还可以提高,但是仿真效率也会随着网格的加密而降低,因此需要根据自己的需要合理设置。在可接受的误差范围内,提高仿真效率。

    2.3 天线的设计仿真结果

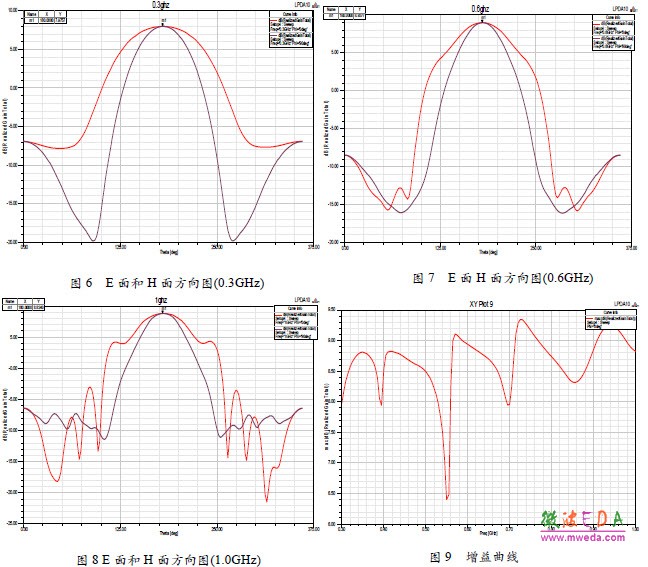

    基于上面的设置,综合考虑仿真效率和计算误差,对天线进行了优化设计,最终得到一组较理想的设计参数。天线的最终仿真结果如下。

    从仿真结果可以看出,在频率0.3GHz~1.0GHz 范围内,对数周期天线驻波小于2。在工作频段内,天线的增益在大于6.4dBi,大部分频点增益在8dB 以上。


    3 结论

    本文介绍了采用Ansoft HFSS 分析设计柱状对数周期天线时的仿真方法,采用基于网格最大长度的加密方法,提高了仿真结果的正确性和有效性,并基于该网格设置,设计了一款工作在300MHz~1000MHz 的对数周期天线。仿真结果显示了天线的良好性能。这种方法对于设计者在以后遇到类似的问题时,有一定的指导意义。
