14.4 HFSS SAR计算之创建偶极子天线模型

     使用相对坐标系创建偶极子天线模型，并分配其激励方式为集总端口激励。

    14.4.1 创建相对坐标系

    新建一个与全局坐标系平行的相对坐标系，相对坐标系的坐标原点为（0，0，6.8）。

    （1）从主菜单栏选择【Modeler】→【Coordinate System】→【Create】→【Relative CS】→【Offset】命令，如图 14.5 所示，或者单击工具栏按钮，进入新建相对坐标系状态。

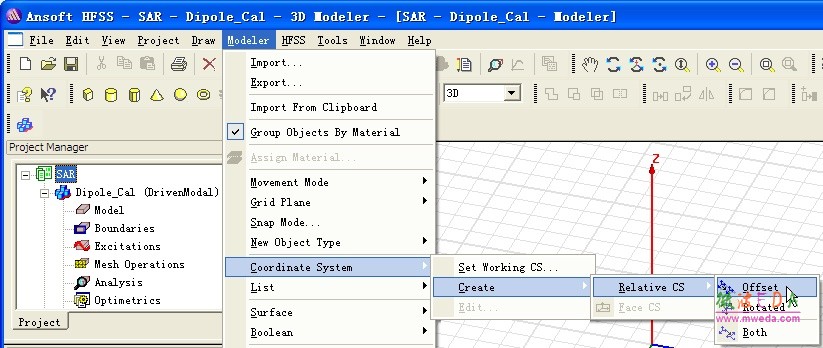

图14.5 新建相对坐标系命令

    （2）在状态栏的 X、Y、Z 项对应的文本框内输入 0、0、6.8，设置相对坐标系的原点坐标为（0，0，6.8），如图14.6 所示，然后单击回车键确认。

图 14.6 状态栏输入原点坐标

    此时，新建了一个与全局坐标系平行的相对坐标系，其默认名称为RelativeCS1；同时新建的相对坐标系会添加到操作历史树的 Coordinate Systems 节点下，并自动设置为当前工作坐标系，如图 14.7 所示。

图 14.7 操作历史树下的坐标系

    14.4.2 创建偶极子天线模型

    偶极子天线由两个长度为 80mm，半径为1.8mm 的理想导体圆柱臂组成，两臂之间的间距为1mm；偶极子天线垂直于xz 面放置。在当前工作坐标系为相对坐标系RelativeCS1 的情况下，创建一个底面位于xz 面，圆心坐标为（0，80.5，0），底面半径为1.8mm，长度为80mm 的圆柱体模型作为偶极子天线的一个臂，设置其材质为理想导体（pec），命名为Dipole；通过镜像复制操作创建偶极子天线的另一个臂。然后，再通过合并操作把偶极子天线的两个臂 合并成一个整体。最后，给偶极子天线分配集总端口激励。

    1．设置建模时默认的材料属性为pec

    （1）单击工具栏默认材料设置按钮，在其下拉列表中单击Select…，弹出如图14.8 所示对话框。

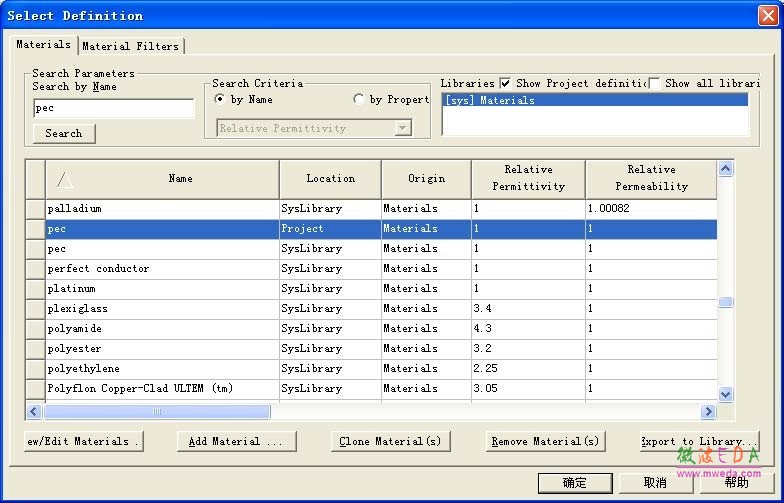

图 14.8 选择模型材料属性

    （2）在对话框 Search by Name 对应的文本框中输入pec，找到并选中物体材料pec，然后单击按钮。

    （3）此时，工具栏默认材料设置按钮变为，即设置建模时默认的材料属性为理想导体材料 pec。
