10.7 HFSS微波天线设计中添加和使用变量

     添加设计变量Length，初始值为31.0mm，用以表示微带贴片的长度；添加设计变量Width，初始值为 41.4mm，用以表示微带贴片的宽度；添加设计变量 Xf，初始值为 9.5mm，用以表示同轴馈线的圆心点的x 轴坐标。

    10.7.1 添加设计变量

    （1）从主菜单栏选择【HFSS】→【Design Properties】命令，打开设计属性对话框，单击对话框中的按钮，打开Add Property 对话框。

    （2）在 Add Property 对话框中，Name 项输入变量名 Length，Value 项输入变量的初始值 31mm，然后单击按钮；此时，添加了变量 Length。

    （3）重复第（2）步操作，添加变量 Width 和 Xf，其初始值分别为 41.4mm 和 9.5mm。

    （4）最后单击“设计属性”对话框的按钮，完成变量定义。变量定义过程如图 10.26 所示。

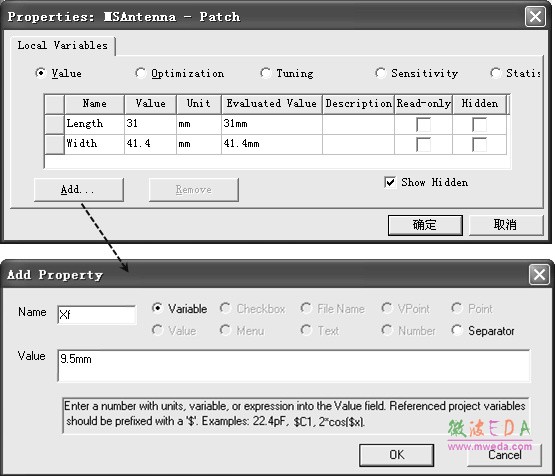

图 10.26 定义变量

    10.7.2 在模型中使用变量

    使用变量Length 和Width 表示微带贴片Patch 的长度和宽度，并设置微带贴片的起点坐标为（Length/2，Width/2，5mm）。使用变量Xf 代替同轴馈线Feed 的底部圆心和集总端口Port 的圆心在x 方向的坐标。

    （1）展开操作历史树下的Sheets 节点，找到并展开 Perfect E 节点，再展开 Perfect E 节点下的Patch 节点，双击 Patch 节点下的CreateRectangle，打开微带贴片Patch 的属性对话框，如图 10.27 所示。

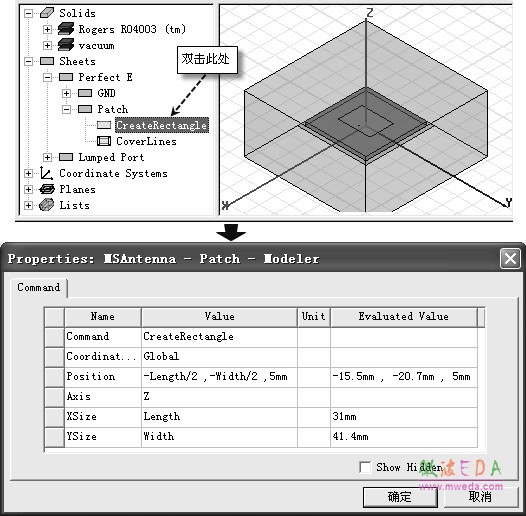

图 10.27 从操作历史树中打开“属性”对话框操作

    （2）在“属性”对话框中，把 Position 项对应的 Value 值由原来的（15.5，20.7，5） 改为（Length/2，Width/2，5mm），把 XSize 和 YSize 项对应的 Value 值由原来的31 和41.4 改为变量 Length 和 Width。

    （3）单击按钮，完成设置。

    （4）重复步骤（1），在操作历史树 Solids > vacuum 节点下找到并展开 Feed 节点，在 Feed 节点下双击 CreateCylinder，打开同轴馈线 Feed 的属性对话框。在该对话框中，把 Center Position 项对应的Value 值由原来的（9.5，0，0）改为（Xf，0，0）。然后，单击按钮完成。

（5）重复步骤（1），在操作历史树 Sheets>Lumped Port 节点下找到并展开Port，在Port 节点下双击CreateCircle，打开同轴馈线 Feed 的属性对话框。在该对话框中，把 Center Position 项对应的Value 值有原来的（9.5，0，0）改为（Xf，0，0）。然后，单击按钮完成。
