8.2  HFSS 数值结果

    求解分析完成后，从主菜单栏选择【HFSS】→【Results】命令，或者右键单击工程树下 的 Results 节点，可以弹出查看 HFSS 各种分析求解数值结果的命令。对于本征模求解、模式驱动求解和终端驱动求解3 种求解类型，分析求解和显示的数值结果也有所不同。

    8.2.1 数值结果的显示方式

    HFSS 后处理模块能以多种方式来显示分析数值结果，这些数值结果的显示方式包括以下几种。

    >> Rectangular Plot ：直角坐标图形显示。

    >> Polar Plot ：极坐标图形显示。

    >> Radiation Pattern ：辐射方向图。

    >> Data Table ：数据列表显示。

    >> Smith Chart ：史密斯圆图显示。

    >> 3D Rectangular Plot ：三维直角坐标图形显示。

    >> 3D Polar Plot ：三维球坐标图形显示。

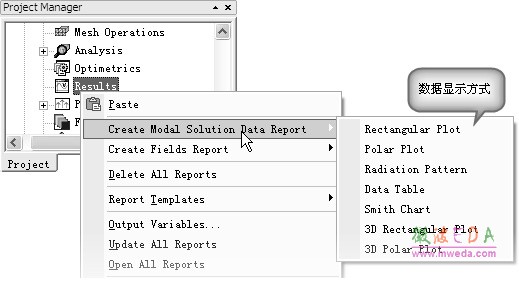

    对于模式驱动求解类型，右键单击工程树下的 Results 节点，从弹出菜单中单击【Create Modal Solution Data Report】命令，可以打开数据后处理显示方式子菜单，选择你所需要的数据显示方式，如图 8.3 所示。

图 8.3 选择后处理数据显示方式

    对于终端驱动求解类型，右键单击工程树下的 Results 节点，从弹出菜单中单击【Create Terminal Solution Data Report】命令，可以打开数据后处理显示方式子菜单，选择你所需要的 数据显示方式。

    对于本征模求解类型，右键单击工程树下的 Results 节点，从弹出菜单中单击【Create Eigenmode Parameters Report】命令，可以打开数据后处理显示方式子菜单，选择你所需要的数据显示方式。

    8.2.2 数值结果的类型

    HFSS 在计算求解时，既会计算系统内建的性能参数（如 S 参数），也会计算用户自定义的输出变量参数；因此，在数据后处理时，既可以显示内建的性能参数值（如 S 参数），也可以显示用户自定义的输出变量参数值。

    对于本征模求解、模式驱动求解和终端驱动求解 3 种求解类型，在求解分析完成后，数据后处理模块所处理和显示的数值结果类型也有所不同。

    其中，本征模求解类型只分析本征模参数，在数据后处理结果中也只显示本征模参数值。

    而模式驱动求解类型在求解计算过程中会分析计算 S 参数、电压驻波比等数据；在求解分析完成后，数据后处理模块中能够显示的数值结果参数类型有如下 11 种。

    >> Output Variables ：用户自定义的输出变量。

    >> S Parameter ：散射参数。

    >> Y Parameter ：导纳参数。

    >> Z Parameter ：阻抗参数。

    >> VSWR ：电压驻波比。

    >> Gamma ：复数形式的传播常数。

    >> Port Z 0：端口特征阻抗。

    >> Active S Parameter 。

    >> Active Y Parameter 。

    >> Active Z Parameter 。

    >> Active VSWR 。

    对于终端驱动求解类型，仿真计算的性能参数以及仿真计算完成后数据后处理模块中能够显示的数值结果参数，和模式驱动求解类型相比，大部分都是相同的。但是因为终端驱动求解类型不计算传播常数，因此后处理模块不会显示传播常数的结果；另外，由于终端驱动求解类型需要计算终端的电压，因此后处理模块可以显示电压传输矩阵。终端驱动求解类型在求解分析完成后，数据后处理结果中可以显示的数值结果参数类型有如下 12 种。

    >> Output Variables ：用户自定义的输出变量。

    >> S Parameter ：散射参数。

    >> Y Parameter ：导纳参数。

    >> Z Parameter ：阻抗参数。

    >> VSWR ：电压驻波比。

    >> Power ：功率。

    >> Voltage Transform matrix ：电压传输矩阵。

    >> Terminal Port Z 0：端口特征阻抗。

    >> Active S Parameter 。

    >> Active Y Parameter 。

    >> Active Z Parameter 。

    >> Active VSWR 。

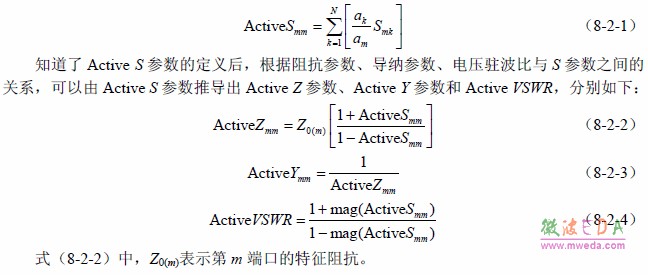

    知识点：Active S 参数

    S 参数是建立在入射波、反射波关系基础上的网络参数，以器件端口的反射信号以及 从该端口传向另一端口的信号来描述电路网络。传统意义上的 S 参数，第 m 个端口回波 损耗 Smm的定义是基于其他端口都是匹配的这一条件下的，因此 Smm的定义并没有考虑其 他端口的耦合效应。Active S 参数在定义第 m 个端口回波损耗 Smm时充分考虑了其他端口 的耦合分量。对于 N 端口网络来说，假设使用 ak 表示第 k 个端口的入射波，Active Smm 的定义如下：
