5.2.2 HFSS 理想磁边界条件

    Perfect H 是一种理想的磁边界条件，这种边界条件的电场矢量与物体表面相切，磁场矢量与物体表面垂直。需要说明的是，在真实世界中不存在理想磁边界，它只是理论上的约束 条件。在 HFSS 中灵活应用理想磁边界条件，可以实现如下两个重要功能。

    （1）在背景默认的理想导体边界条件上叠加理想磁边界条件，可以模拟开放的自由空间。

    （2）在理想导体边界上叠加理想磁边界将去掉理想导体边界的特性，恢复所选择区域为其原先的材料特性；也就相当于在理想导体表面上开个口，允许电场穿过。例如，使用该功 能可以模拟在地平面上开个孔允许同轴馈线进出。

    对于理想磁边界叠加到理想导体边界的情况，我们也称之为自然边界条件。

    理想磁边界条件的设置操作步骤如下。

    （1）选中需要分配为理想磁边界条件的物体表面。

    （2）从主菜单栏选择【HFSS】→【Boundaries】→【Assign】→【Perfect H】，或者在三 维模型窗口内单击鼠标右键，从弹出菜单中选择【Assign Boundary】→【Perfect H】，打开图 5.3 所示的“理想磁边界条件设置”对话框。

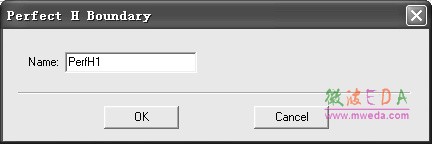

图 5.3 理想磁边界条件设置对话框

    （3）在该对话框中，Name 栏输入理想磁边界条件的名称，默认名称为 PerfHn，然后单击OK按钮，完成理想磁边界条件的设置。

    （4）设置完成后，边界条件的名称会自动添加到工程树中的 Boundaries 节点下。

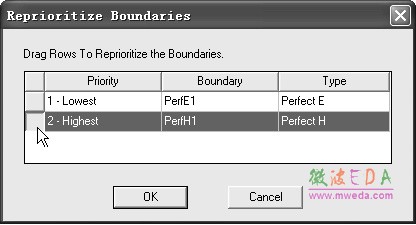

图 5.4 调整边界条件的优先顺序

    注： 在 HFSS 中，分配边界条件的先后顺序也是十分重要的，后面分配的边界条件 优先于前面分配的边界条件。例如，如果给某一物体表面首先分配理想导体边界条 件，然后给位于该表面上的一个小圆面分配理想磁边界条件，那么在这个小圆面内， 理想磁边界条件将取代理想导体边界条件，这时电场可以穿过该圆面。反向操作的 话，则理想导体边界条件将覆盖理想磁边界条件，这时电场不能穿过该圆面。另外， 在定义了边界条件之后，用户可以通过主菜单命令【HFSS】→【Boundaries】→ 【Reprioritize】，打开如图 5.4 所示的 Reprioritize Boundaries 对话框，重新调整边界 条件的优先次序。在打开的对话框中，单击边界条件的左侧并按住鼠标上下拖曳即可调整边界条件的优先顺序。
