2.2 T形波导内场分析

文章来源: 本站原创录入: mweda.com 点击数:

    2.2.1 新建工程设置
    1．运行 HFSS 并新建工程
    双击桌面上的 HFSS 快捷方式，启动 HFSS 软件。HFSS 启动后，会自动创建一个默认名称为 Project1 的新工程和名称为 HFSSDesign1 的新设计，如图 2.2 所示。

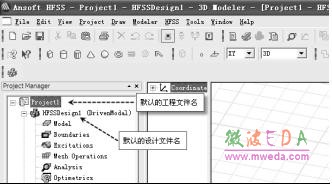

图2.2 HFSS 默认启动界面

从主菜单栏选择命令【File】→【Save As】，把工程文件另存为 Tee.hfss。然后右键单击 HFSSDesign1，从弹出菜单中选择【Rename】命令项，把设计文件 HFSSDesign1 重新命名为 TeeModal。

2．选择求解类型
从主菜单栏选择【HFSS】→【 Solution Type】，打开如图 2.3 所示的Solution Type 对话框，选中Driven Modal 单选按钮，单击OK按钮。

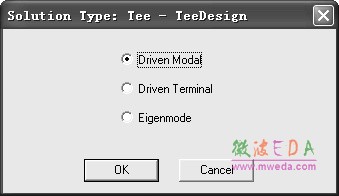

图2.3 Solution Type 对话框

3．设置长度单位从主菜单栏选择【Modeler】→【Units】，打开如图2.4 所示的Set Model Units 对话框，选择英寸（in）单位，单击OK按钮。此时，设置了建模时的默认长度单位，即英寸。

图2.4 模型长度单位设置对话框
