微带线、带状线、共面线波导端口大小设置

文章来源: CST中国    录入: mweda.com    点击数:

    微带线、带状线、共面线等平面电路的波导端口的尺寸直接关系到端口模式精度的计算,进而影响S参数的仿真精度。为此CST给出专用的波导端口计算器,方便用户的端口尺寸的设置。

    本计算器给出的尺寸只作为参考,用户要根据特定的传输线结构、基片参数、邻近结构的情况确定最终的 端口尺寸。一般而言,基片的介电常数越大,端口尺寸可以选得越小;基片越薄,端口尺寸也可以越小。

    理论依据:对于所考虑的模式,要求它(们)在端口的四个边界上的场没有变形或场值足够地小,如相对 该模式最强点低于-30~-50dB 。

    专用端口尺寸计算器*

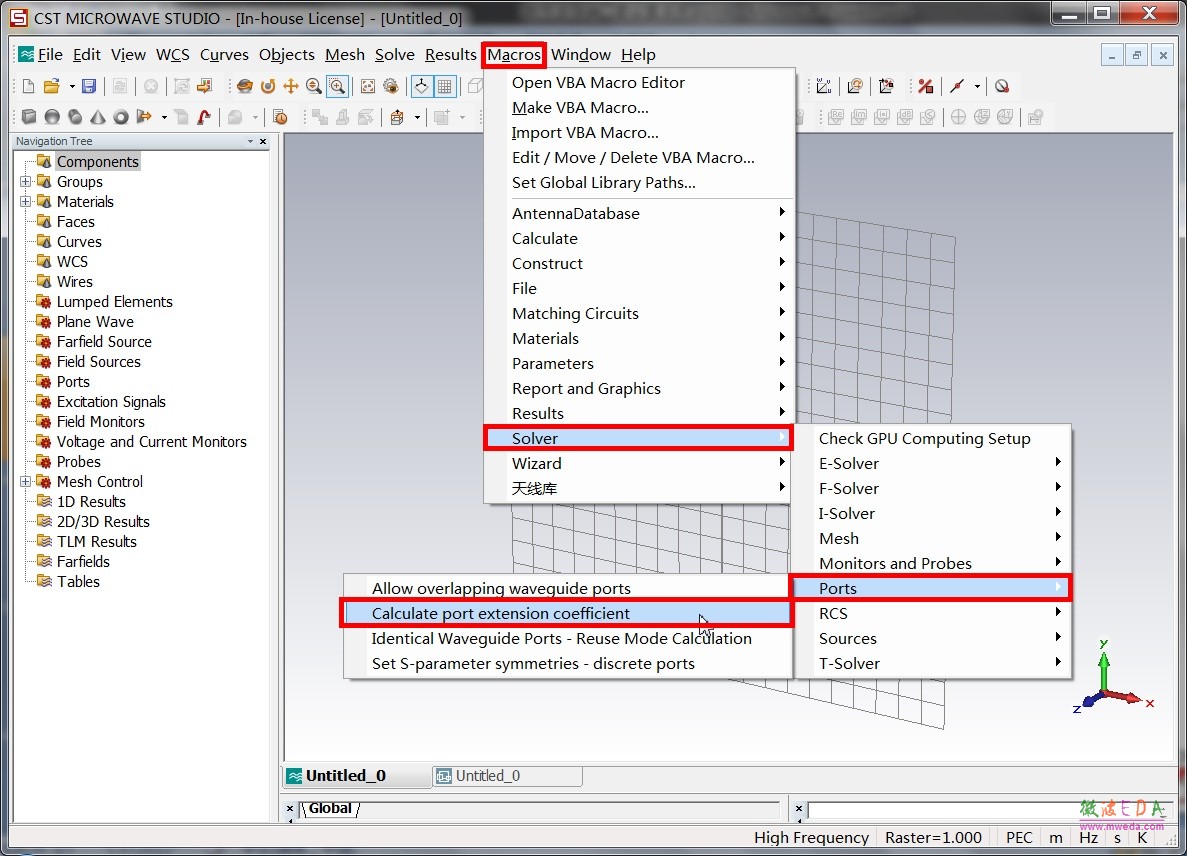

这是CST 2011版的路径,对于其他版本,路径可能有所不同

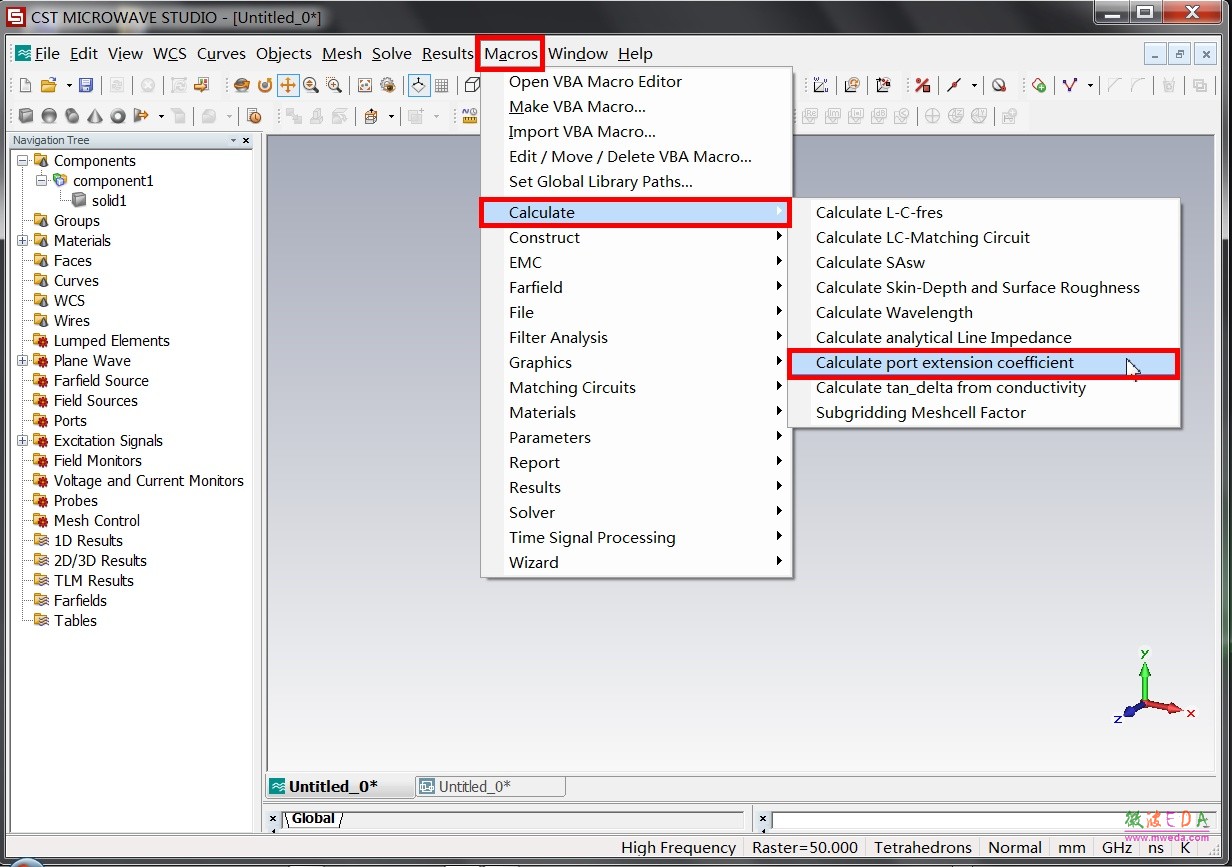

这是CST 2012版的路径,对于其他版本,路径可能有所不同

    用户输入绿框中的值,点击“Calculate”,便得到红框中的放大系数k。
