ADS下阻抗匹配后layout如何做出相应的修改？（附图）

我是一个天线领域的新手。边学边设计，这次打算设计一个2,45G的RFID tag 用的微带天线。

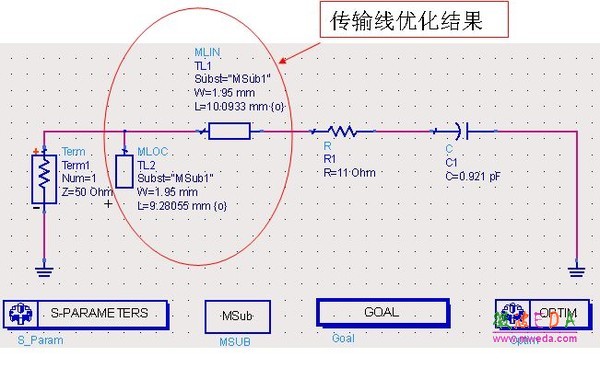

在ADS的schematic已完成了较为理想的阻抗匹配（如下图）（感谢坛子里的兄弟的指导）

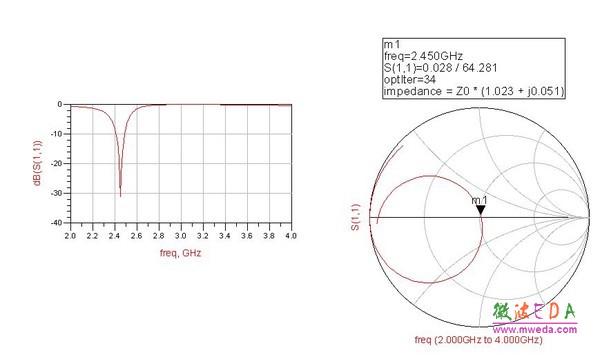

仿真结果

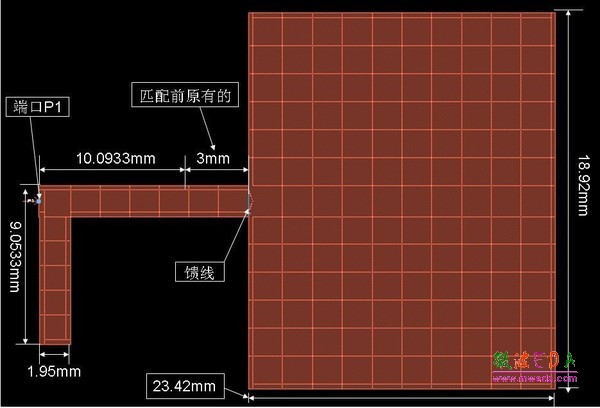

现在问题出在如何将优化的传输线绘入layout中？我自己尝试着做了一下，但效果非常不理想。（如下图）

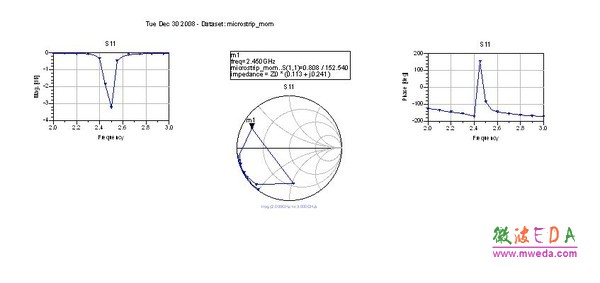

仿真结果如下图

请各位达人予以指导，小弟在这里先谢过了。

网友回复:

        我一般都是在LAYOUT里面匹配好以后再生成SCHEMATIC的。 SHEMATIC和LAYOUT存在差异是很正常的。

网友回复:

谢谢楼上的回复，不过在schematic下可以利用Goal对匹配时传输线长度自动进行优化，看过几个例子也时先在schematic下进行优化后在绘入layout的。
请问如何在layout下进行匹配？谢谢啦

网友回复:

我也遇到了同样问题。

网友回复:

楼上的兄弟解决了别忘告诉兄弟一声啊。苦苦等待中

网友回复:

     我对微带线的匹配方式不是很熟悉（平行线基础不好），LAYOUT里的天线不匹配的话我就直接拿它的等效阻抗到SHEMATIC里用分离式元件匹配，所以也没用过SHEMATIC再导回LAYOUT的功能。不要笑话我啊。

网友回复:

谢谢楼上的分享。其实我刚接触微带天线不久，知道还没有楼上这位兄弟的多呢。是不要笑话我才对呢。
大家一起探讨，一起加油吧

网友回复:

我更菜啊！如何在layout中实现优化啊！我每次都是在SCHEMATIC中优化，然后导入layout中，发现有很大差别，可是就不会在layout中使用优化了！楼上的，以及楼上的楼上，楼上的楼上的楼上的兄弟，指导下啊！

网友回复:

Schematic里，端口、开路结和后面的电路三个部分是用点连接的，在Layout里则是重叠的，我习惯在Schematic里用MTEE三端口部件来连接3个部分，当然，MStep是没有尺寸的，而MTEE本身是有长度的，计算好3个端口宽度引入的长度变化再设定尺寸

另外我不知道Schematic里，11Ohm和接地的0.921pF电容串联电路，和Layout里10.09333mm后面的电路阻抗是不是一样的，如果不一样，那差别很大的。

希望对你有些帮助，

网友回复:

谢谢楼上这位朋友的帮助.
我个人感觉再在layout下进行匹配不仅仅是配线的长度问题可能还要受到实际的寄生电阻和电容的影响，所以经常就是layout下的匹配结果根schematic下的差得很多。
