有谁拆过这样的天线

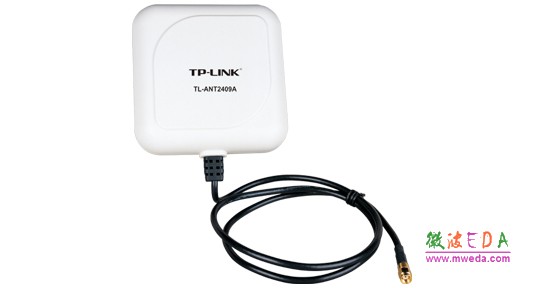

如题，有没有人拆过这样子的室内定向天线？
是不是极子加反射板？
这是参数，有没有人知道这个结构？希望大家讨论讨论

天线增益	9 dBi
适用频段	2.4GHz~2.4835GHz
VSWR	1.92 : 1 最大
HPBW水平	60°
HPBW垂直	76°
输入阻抗	50Ω
最大功率	1W
接头形式	RP-SMA （内螺纹+孔）
接入电缆	1米CFD-200线缆
天线尺寸	120×120×40 mm
室外最大覆盖范围*（1/11/54Mbps）	1.77km/1km/140m
工作温度	-10℃~60℃
存储温度	-40℃~80℃
注：*表示在理想环境下，在直线可视的两端各有一个TL- ANT2409A 的天线及配套无线设备，以 1/11/54Mbps 的速率进行通信的情况
